Produkte / Syngas Plasmalyzer®

Plasmabasierte Synthesegaserzeugung für nachhaltige Kraftstoffe

Der Syngas Plasmalyzer® von Graforce wandelt Methan und Kohlendioxid mittels Hochspannungsplasma in CO₂-armes Synthesegas (H₂ + CO) um. Rein elektrisch betrieben für e-Fuels, Methanol und Basischemie.

Technologieüberblick

Modulare industrielle Synthesegaserzeugung

Der Graforce Syngas Plasmalyzer® ist ein modularer Hochspannungs-Plasmareaktor zur Umwandlung eines Gemischs aus Methan (CH₄) und Kohlendioxid (CO₂) in CO₂-armes Synthesegas (H₂ + CO).

Der Reaktor arbeitet bei Temperaturen über 1.500 °C für eine hocheffiziente Dissoziation ohne Verbrennung. Das modulare System lässt sich nahtlos in bestehende Raffinerie- und Chemieanlagen integrieren.

Syngas Plasmalyzer reactor
> 1,500°CPlasmatemperatur
50:50 CH₄ + CO₂Rohstoffzusammensetzung
100% Electric ProcessErneuerbarer Strom
SkalierbarModularer Reaktor

PROZESS

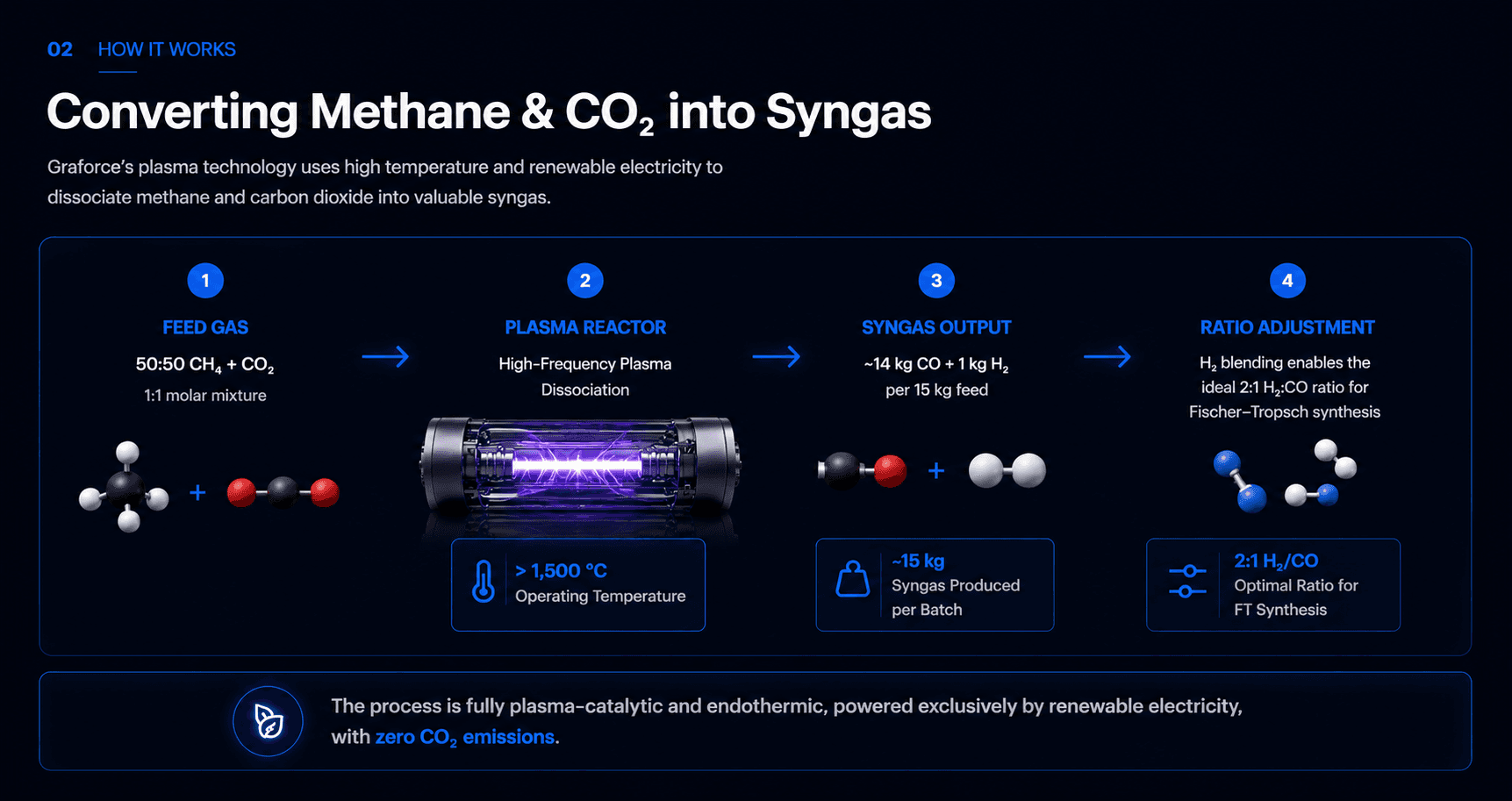

So funktioniert es

Umwandlung von Methan & CO₂ in Synthesegas

Converting Methane and CO2 into Syngas process flow diagram

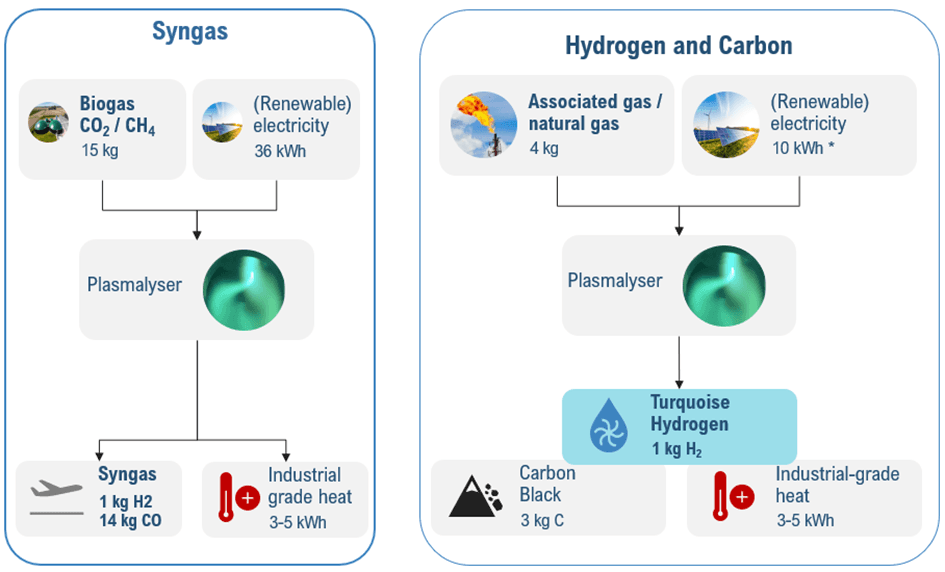

DOPPELREAKTORSYSTEM

Zwei Reaktoren. Ein optimierter Synthesegasstrom.

Two Reactors. One Optimized Syngas Stream diagram

TECHNISCHE ANALYSE

Technische Analyse

Energiebedarf, Gasqualität und Skalierung des Syngas Plasmalyzer®

~ 750°CProzesswärme
  • Dampferzeugung
  • CO₂-Abscheidung
  • FT-Reaktor-Vorwärmung
  • Reduzierter externer Energiebedarf

Hochtemperaturwärme aus dem Plasmareaktor wird im System wiederverwendet, was den Gesamtenergiebedarf deutlich reduziert und den Wirkungsgrad steigert.

TECHNISCH-WIRTSCHAFTLICHE ANALYSE

Kosteneffiziente Synthesegaserzeugung

20 MWReferenzanlage
30Synthesegas-Module
10Wasserstoff-Module
90%THG-Reduktion

SAF

Vom Synthesegas zum nachhaltigen Flugkraftstoff (SAF)

Eine ausgewogene Mischung aus Methan und Kohlendioxid wird mittels Graforce-Plasmatechnologie in Synthesegas umgewandelt. Das Wasserstoff-zu-Kohlenmonoxid-Verhältnis wird anschließend eingestellt, bevor das Synthesegas in das Fischer-Tropsch-Verfahren zur Herstellung von nachhaltigem Flugkraftstoff (SAF) eingespeist wird.

€0.90 – 1.80 / kgSAF-Produktionskosten
> 90 %THG-Reduktion
20 MWModulare Referenzanlage

Vorteile

Warum plasmabasiertes Synthesegas?

Hochspannungs-Plasma

Arbeitet bei über 1.500 °C, um CH₄ und CO₂ ohne Verbrennung effizient in H₂ und CO aufzuspalten.

CO₂-Rohstoffnutzung

Nutzt abgeschiedenes CO₂ als wertvollen Einsatzstoff, statt es in die Umwelt freizusetzen.

Modulares Design

Basiert auf der bewährten modularen Graforce-Architektur für Pilot- und Großanlagen.

Einstellbares H₂/CO-Verhältnis

Das Doppelreaktorkonzept erlaubt eine präzise Abstimmung für Fischer-Tropsch-Synthesen.

Wärmerückgewinnung

Erzeugt ca. 750 °C nutzbare Prozesswärme zur Dampferzeugung und CO₂-Abscheidung.

100% Elektrisch

Betrieben mit erneuerbarem Strom – keine fossilen Brenner oder externer Wärmebedarf nötig.

FAQ

Häufige Fragen

Wie funktioniert der Syngas Plasmalyzer®?

Der Syngas Plasmalyzer® nutzt Hochfrequenz-Hochspannungsplasma, um eine 50:50-Mischung aus Methan (CH₄) und Kohlendioxid (CO₂) bei über 1.500 °C in CO₂-armes Synthesegas (H₂ + CO) umzuwandeln – rein elektrisch betrieben ohne Verbrennung.

Welche Rohstoffe werden unterstützt?

Das System unterstützt methanreiche Gase wie Erdgas, Biomethan, Biogas, LNG, LPG und Fackelgas, kombiniert mit abgeschiedenen CO₂-Strömen aus industriellen oder biogenen Quellen.

Warum wird Wasserstoff hinzugefügt?

Die Zugabe von Wasserstoff passt das H₂/CO-Molverhältnis vom anfänglichen ~1:1-Produkt auf das für die Fischer-Tropsch-Synthese und SAF-Produktion optimale 2:1-Verhältnis an.

Wie wird Wärme zurückgewonnen?

Der Plasmaprozess erzeugt Hochtemperatur-Prozesswärme (~750 °C), die für Dampferzeugung, CO₂-Abscheidungs-Reboiler und Reaktorvorwärmung ausgekoppelt wird, was den externen Energiebedarf minimiert.

Bereit für Ihre Wasserstoffstrategie?

Sprechen Sie mit dem Ingenieurteam von Graforce über eine Pyrolyselösung für Ihre Anlage.
