LÖSUNGEN / STAHL · KALK · ZEMENT

Wasserstoffbasierte Direktreduktion für die Industrie

Erzeugen Sie CO₂-armen Wasserstoff, festen Kohlenstoff und Prozesswärme für die Dekarbonisierung von Stahl-, Kalk- und Zementwerken.

BRANCHENÜBERSICHT

Dekarbonisierung von Hochtemperaturprozessen

Die wasserstoffbasierte Direktreduktion (H₂-DRI) ist ein Schlüsselpfad zur Emissionsminderung in der Stahlindustrie. Graforce ermöglicht die wirtschaftliche Wasserstofferzeugung aus Erdgas oder Biomethan ohne CO₂-Emissionen.

CO₂-armer Wasserstoff

Unterstützt die wasserstoffbasierte Direktreduktion (DRI).

Fester Kohlenstoff

Es entstehen ca. 3 kg Kohlenstoff pro Kilogramm erzeugtem Wasserstoff.

Prozesswärme

Nutzbare Hochtemperaturabwärme lässt sich direkt in Werksprozesse integrieren.

Flexible Rohstoffe

Kompatibel mit Erdgas, Biomethan und Begleitgasen.

GRAFORCE LÖSUNG

Methan-Plasmalyse für H₂-DRI

Methan wird im Plasmafeld in Wasserstoff und festen Kohlenstoff gespalten. Der Wasserstoff wird der Direktreduktion zugeführt, während Kohlenstoff und Prozesswärme industriell genutzt werden.

Methan-Plasmalyse für H₂-DRI

Prozessdiagramm

SCHRITT 1

Rohstoffzufuhr

Erdgas oder Biomethan wird für den Plasmalyzer aufbereitet.

SCHRITT 2

Plasmaspaltung

Methan wird in gasförmigen Wasserstoff und Kohlenstoffpartikel gespalten.

SCHRITT 3

Direktreduktion

Wasserstoff wird zur CO₂-freien Reduktion von Eisenerz genutzt.

SCHRITT 4

Wärmenutzung

Hochtemperatur-Prozesswärme wird im Werk wiederverwendet.

WIRTSCHAFTLICHKEIT

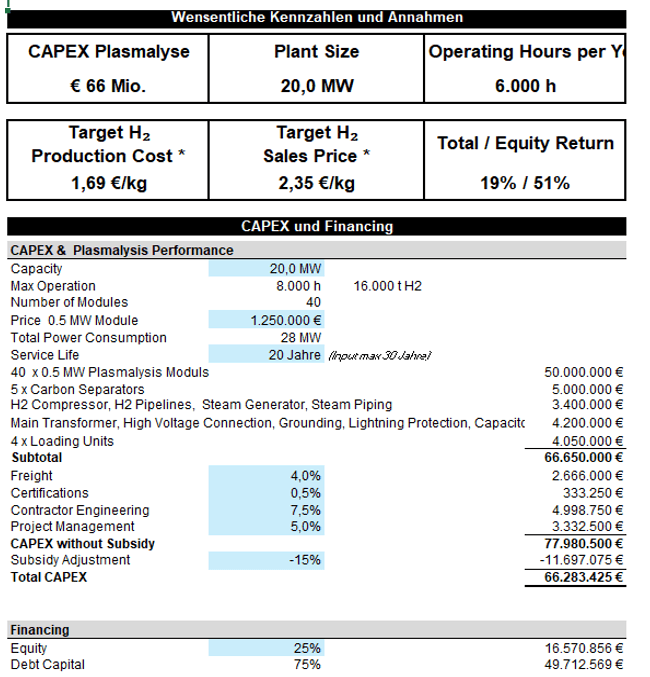

Integration einer 20-MW-Anlage in ein Stahlwerk

Eine Beispielrechnung zeigt die Integration eines 20-MW-Systems (40 × 0,5 MW Module) in ein deutsches Stahlwerk zur Wasserstoffversorgung für den H₂-DRI-Prozess. Die Studie verdeutlicht Leistung, Kapazität und wirtschaftliche Vorteile modularer Großanlagen.

Leistungshighlights

20 MWAnlagenkapazität
40Anzahl Module
12.000 t/JahrWasserstoffleistung
6.000 h/JahrBetriebsstunden
Integration einer 20-MW-Anlage in ein Stahlwerk

WIRTSCHAFTLICHKEIT & ENERGIE

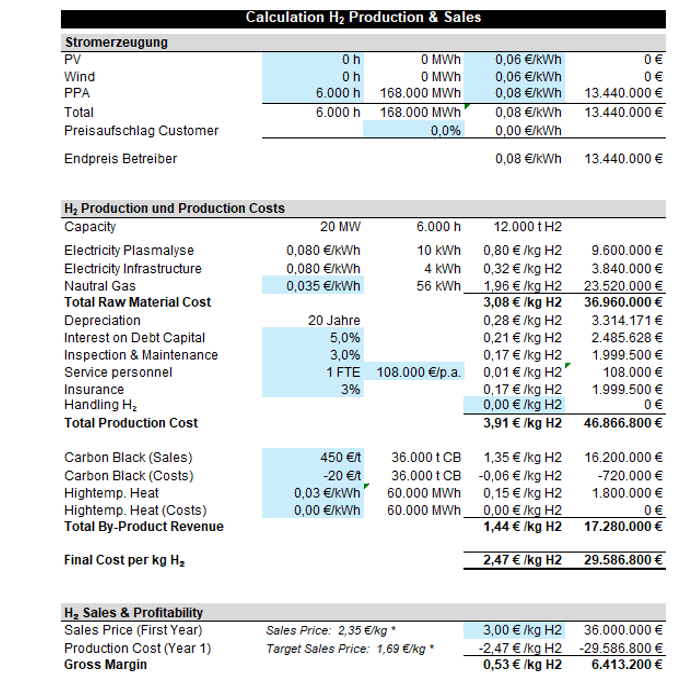

Wirtschaftliche Wasserstofferzeugung

Im 20-MW-Beispielfall werden pro Stunde rund 8 t Erdgas zu rund 2 t Wasserstoff und rund 6 t festem Kohlenstoff umgesetzt (Modellrechnung).

Leistungsübersicht

1,69 €/kg H₂Langfristiges Ziel
0,53 €/kg H₂Bruttomarge
6,4 Mio. €Bruttomarge p.a.
2,47 €/kg H₂Wasserstoffkosten
Wirtschaftliche Wasserstofferzeugung

KOPRODUKTNUTZUNG

Maximierung der Wertschöpfung

Fester Kohlenstoff

Absatz in Gießereien und Metallurgie als Aufkohlungsmittel.

Prozesswärme

Nutzbare Wärme bis 750 °C für den DRI-Prozess.

Wasserstoff

Liefert reinen, CO₂-armen Wasserstoff zur Eisenerzreduktion.

Die Koppelproduktrückgewinnung spart ca. 1,44 €/kg H₂ ein.

SYNTHESEGAS-INTEGRATION

Synthesegas aus industriellem Prozess-CO₂

In Zement-, Kalk- und Stahlwerken entsteht CO₂ im Prozess. Der Syngas Plasmalyzer® nutzt dieses CO₂ zusammen mit Methan als Rohstoff für Synthesegas.

Synthesegas aus industriellem Prozess-CO₂

FAQ

Häufig gestellte Fragen

Wie unterstützt die Methan-Plasmalyse H₂-DRI?

Sie liefert Wasserstoff zur Erzreduktion und gewinnt gleichzeitig wertvollen Kohlenstoff sowie Prozesswärme.

Warum ist fester Kohlenstoff wertvoll?

Fester Kohlenstoff dient als CO₂-freier Energieträger, Aufkohlungsmittel oder Baustoffzusatz.

Kann Biomethan eine negative CO₂-Bilanz erreichen?

Ja. Wird biogenes Methan eingesetzt und der Kohlenstoff dauerhaft gebunden, entzieht das Verfahren der Atmosphäre aktiv CO₂.

Wie wird die Prozesswärme genutzt?

Die Hochtemperaturabwärme wird direkt in den Direktreduktionsschacht oder andere Prozesse eingekoppelt.

Wie hoch sind die Wasserstoff-Herstellungskosten?

Die Kosten hängen stark von Strom- und Gaspreisen sowie den Erlösen aus dem Kohlenstoffverkauf ab.

Projektanfrage

Passt unsere Technologie zu Ihrer industriellen Anwendung? Kontaktieren Sie unsere Ingenieure.

Bereit für Ihre Wasserstoffstrategie?

Sprechen Sie mit dem Ingenieurteam von Graforce über eine Pyrolyselösung für Ihre Anlage.

Dekarbonisierung besprechenTechnologie erkunden
