Methan-Plasmalyse-Technologie

Die physikalische Spaltung von Kohlenwasserstoffen durch Hochtemperatur-Plasmalyse (Plasmapyrolyse) – rund 75 % weniger Strombedarf als bei der Wasserelektrolyse.

Methan-Plasmalyse

Methan in sauberen Wasserstoff und festen Kohlenstoff umwandeln

Die Methan-Plasmalyse von Graforce nutzt Hochtemperatur-Plasma zur physikalischen Spaltung von Methan (CH₄) in Wasserstoff (H₂) und synthetischen Kohlenstoff (C). Im Gegensatz zu konventionellen Verfahren entsteht kein CO₂ im Prozess.

Was ist Methan-Plasmalyse?

Methan-Plasmalyse (Plasmapyrolyse) ist ein elektrothermisches Verfahren, bei dem Methanmoleküle in einem Plasmafeld ohne Verbrennung in ihre elementaren Bestandteile aufgespalten werden. Das Wasserstoffgas wird für industrielle Zwecke aufbereitet, während der Kohlenstoff als stabiler Feststoff gewonnen wird.

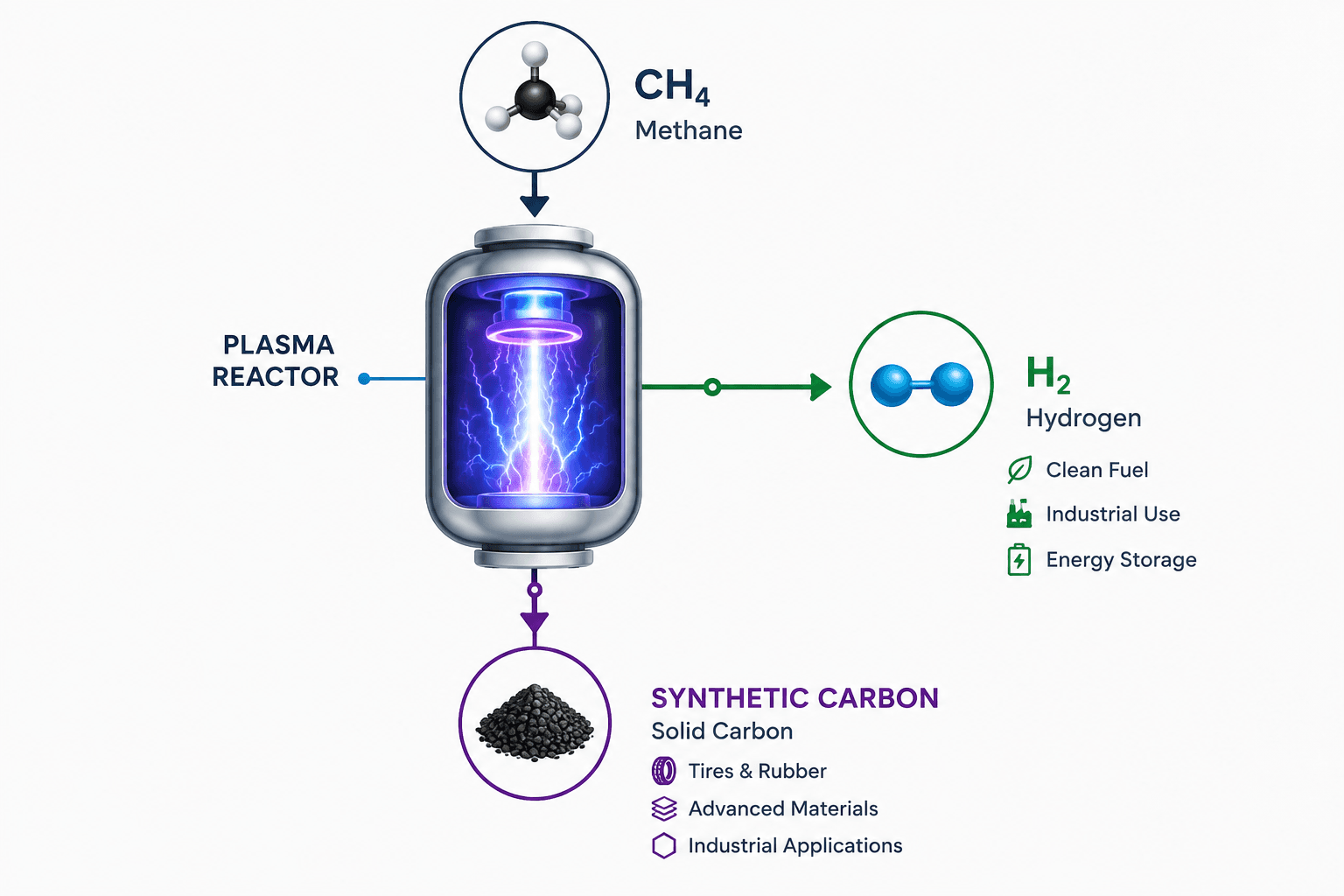

Methane entering a plasma reactor and becoming hydrogen and synthetic carbon

Hochtemperatur-Plasma

Liefert die notwendige Dissoziationsenergie zur Spaltung der C-H-Bindungen.

Wasserstoff-Erzeugung

Erzeugt reinen Wasserstoff für Industrie, Mobilität und Energieanwendungen.

Fester Kohlenstoff

Bindet Kohlenstoff in stabiler fester Form als verkaufbaren Industrierohstoff.

Modulare Technologie

Skalierbar vom Container bis zum Multi-Megawatt-Industriepark.

Funktionsweise

Vom Rohstoff zum dekarbonisierten Endprodukt

Der dreistufige Prozess umfasst Rohstoffaufbereitung, Plasmadissoziation und die gleichzeitige Rückgewinnung von Wasserstoff, festem Kohlenstoff und Prozesswärme.

Rohstoffaufbereitung

Erdgas, Begleitgas, Biomethan oder Biogas werden dem Methan-Plasmalyzer zusammen mit erneuerbarem Strom zugeführt. Der gewählte Rohstoff bestimmt die Betriebskonfiguration und liefert den für den Plasmaumwandlungsprozess benötigten Kohlenstoff und Wasserstoff.

Kurzübersicht

  • Begleitgas
  • Erdgas / Biomethan / Biogas
  • Erneuerbarer Strom

Plasmaspaltung

Im Plasmalyzer erzeugt elektrische Energie ein Hochtemperatur-Plasmafeld, das Methanmoleküle in Wasserstoff und festen Kohlenstoff spaltet. Im Gegensatz zu verbrennungsbasierten Verfahren bleibt der Kohlenstoff in fester Form erhalten und ermöglicht eine wertvolle Materialrückgewinnung.

Kurzübersicht

  • Hochtemperatur-Plasma
  • Methan-Dissoziation
  • Keine Verbrennung

Produktgewinnung

Der Prozess erzeugt gleichzeitig mehrere wertvolle Produktströme. Wasserstoff wird zur nachgeschalteten Reinigung geleitet, fester Kohlenstoff wird für industrielle Anwendungen gesammelt, Prozesswärme kann zurückgewonnen werden und Synthesegas kann je nach gewähltem Betriebsmodus erzeugt werden.

Ausgänge

  • Wasserstoff
  • Industrieruß (Carbon Black)
  • Industrielle Prozesswärme
  • Synthesegas

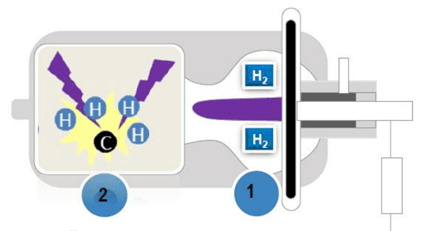

Illustration of hydrogen separation inside a plasma reactor
StufeBeschreibung
Eingang / RohstoffErdgas, Biomethan, Begleitgas, Biogas, Strom aus erneuerbaren Energien
UmwandlungHochtemperatur-Plasmalyse ohne Verbrennung
Produkte & AusgängeWasserstoff (H₂), fester Kohlenstoff (C), industrielle Prozesswärme, Synthesegas

Flexible Rohstoffe

Kompatibel mit Erdgas, Biomethan, Begleitgas und Biogas.

Plasma-Umwandlung

Hochtemperatur-Plasma ermöglicht Methan-Dissoziation ohne Verbrennung.

Mehrere Produktströme

Gleichzeitige Produktion von Wasserstoff, festem Kohlenstoff, Wärme und Synthesegas.

Modulare Integration

Konzipiert für skalierbaren industriellen Einsatz in verschiedenen Anwendungsbereichen.

ENERGIE-MANAGEMENT

Energie-Management

CO₂-freier oder CO₂-negativer Wasserstoff aus Methan, Biogas und Gärresten.

  • ≈14 kWh/kg H₂ Strombedarf (indikativ, inklusive Anlageninfrastruktur)
  • Rund 75 % geringerer Strombedarf als bei der Wasserelektrolyse (~55 kWh/kg)
  • Kompatibel mit Strom aus erneuerbaren Quellen
  • Dampfreformierung emittiert ≈9 kg CO₂ pro kg H₂

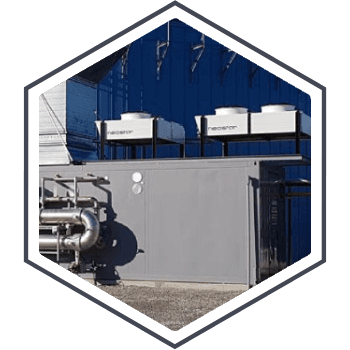

Graforce Energy Management Unit

Modulares Reaktorkonzept

Skalierbare Plasmalyzer®-Systeme für jede Einsatzgröße

Der Graforce Methane Plasmalyzer® verfügt über eine modulare Architektur für unterschiedlichste Kapazitätsanforderungen. Vom Container bis zur Großanlage kann die gleiche Kern-Plasmatechnologie angepasst werden.

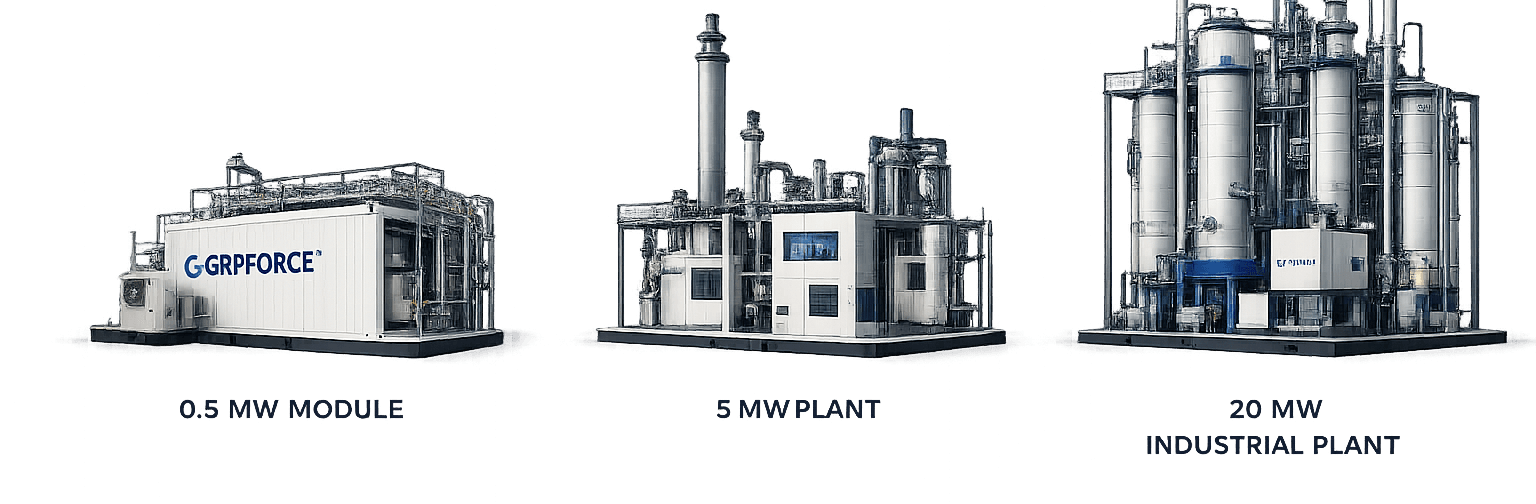

Containerized unit, 0.5 MW module, 5 MW plant and 20 MW industrial plant

Container-Einheit

Kompaktes, transportables System für schnelle Installation und Integration.

0,5 MW Modul

Standardisiertes Produktionsmodul für dezentrale Industrieanwendungen.

5 MW Anlage

Mittelskalige Anlage durch Bündelung standardisierter Reaktormodule.

20 MW Industrieanlage

Großskalige Lösung für energieintensive Grundstoffindustrien und Chemieparks.

Skid-Mounted Reactor

Skid-Mounted Reaktor

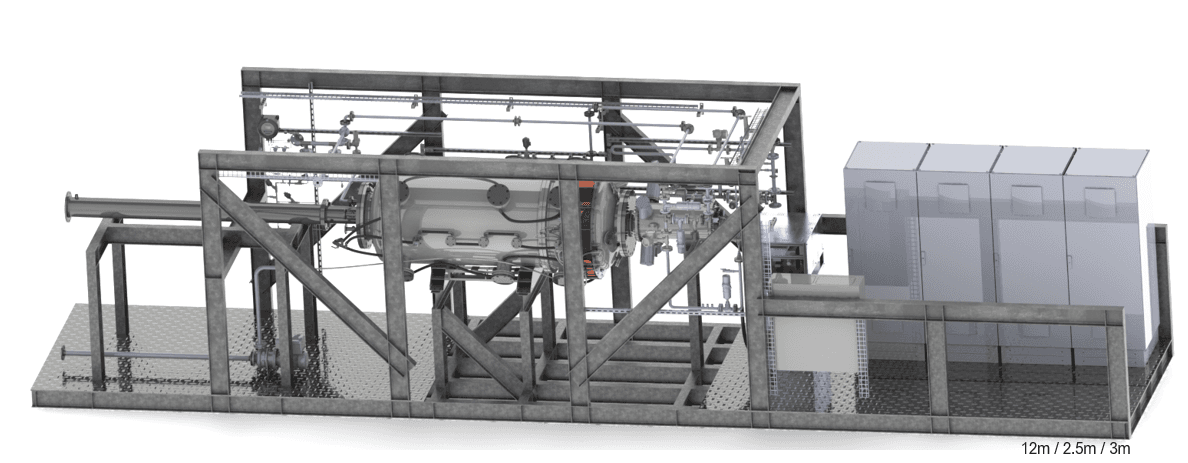

Der Methane Plasmalyzer® ist als Skid-System erhältlich und ermöglicht eine effiziente Installation und Integration in bestehende Industrieanlagen bei kompakter Grundfläche.

Industrieanlagen-Konfiguration

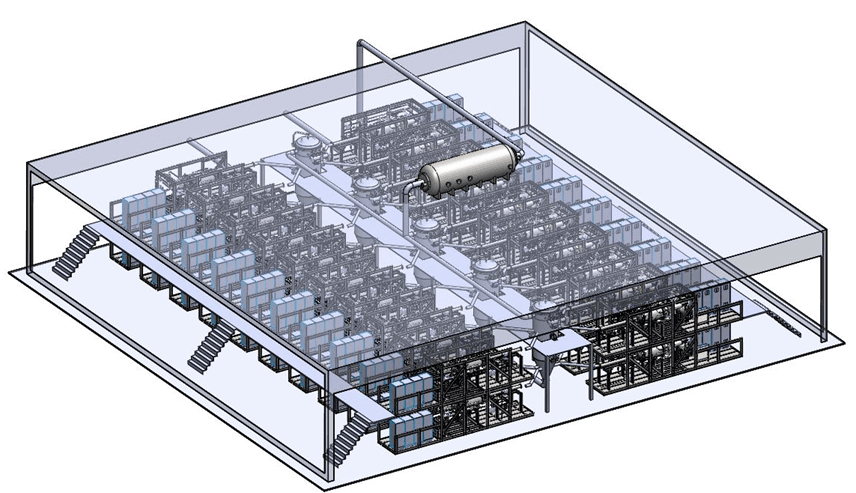

Mehrere Plasmalyzer®-Module können in eine einzige Industrieanlage integriert werden, was eine skalierbare Wasserstoffproduktion bei standardisiertem modularen Aufbau ermöglicht.

Industrial Plant Configuration

Mehrere Plasmalyzer®-Module können in eine einzige Industrieanlage integriert werden, was eine skalierbare Wasserstoffproduktion bei standardisiertem modularen Aufbau ermöglicht.

Kohlenstoff-Handling

Vollständiger Kohlenstoff-Handling- & Verladeprozess

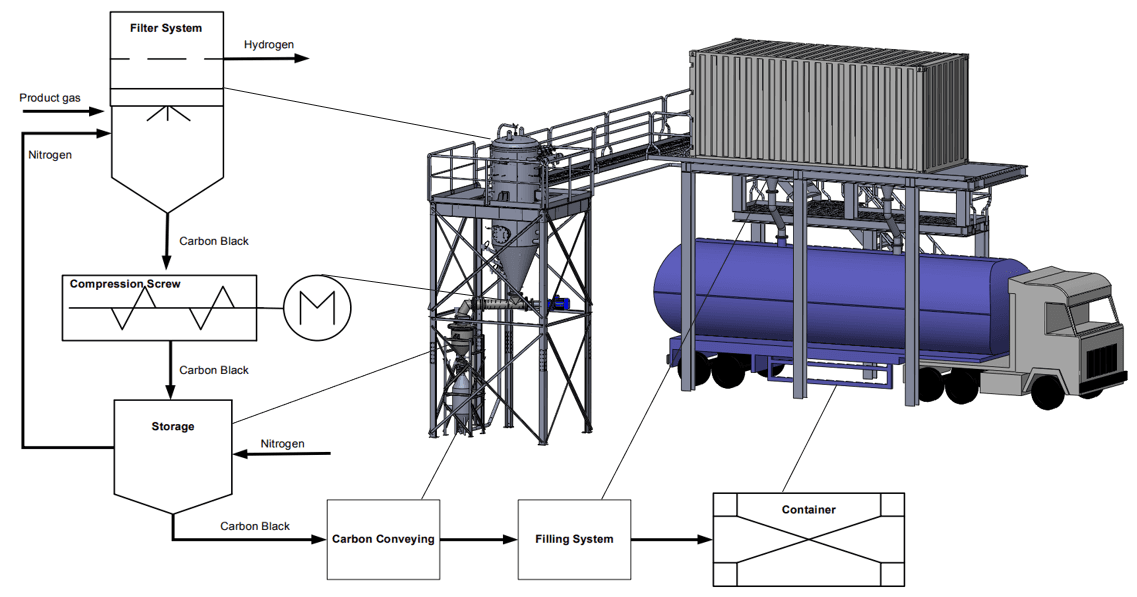

Der gewonnene feste Kohlenstoff wird vom Produktgas getrennt und über ein integriertes Handling-System aus Filtration, Kompression, Zwischenspeicherung und Containerabfüllung aufbereitet.

Integrated carbon handling and container loading process

Wärmerückgewinnung

Nutzung wertvoller Prozesswärme

Der Methane Plasmalyzer® erzeugt gleichzeitig drei wertvolle Produkte:

  • Wasserstoff
  • Synthetischer Kohlenstoff
  • Industrielle Prozesswärme

Durch den Einsatz von Strom aus erneuerbaren Quellen ermöglicht die Methan-Plasmalyse eine effiziente Wasserstoffproduktion und liefert gleichzeitig nutzbare thermische Energie als Teil des Prozesses. Die Integration von industrieller Prozesswärme trägt zu einer verbesserten Gesamteffizienz bei.

Integriertes Kohlenstoff-Handling-System

Integrierte Wasserstoff-Aufbereitung

Der technische Prozess integriert mehrere Systemkomponenten in einen kontinuierlichen Produktionsablauf.

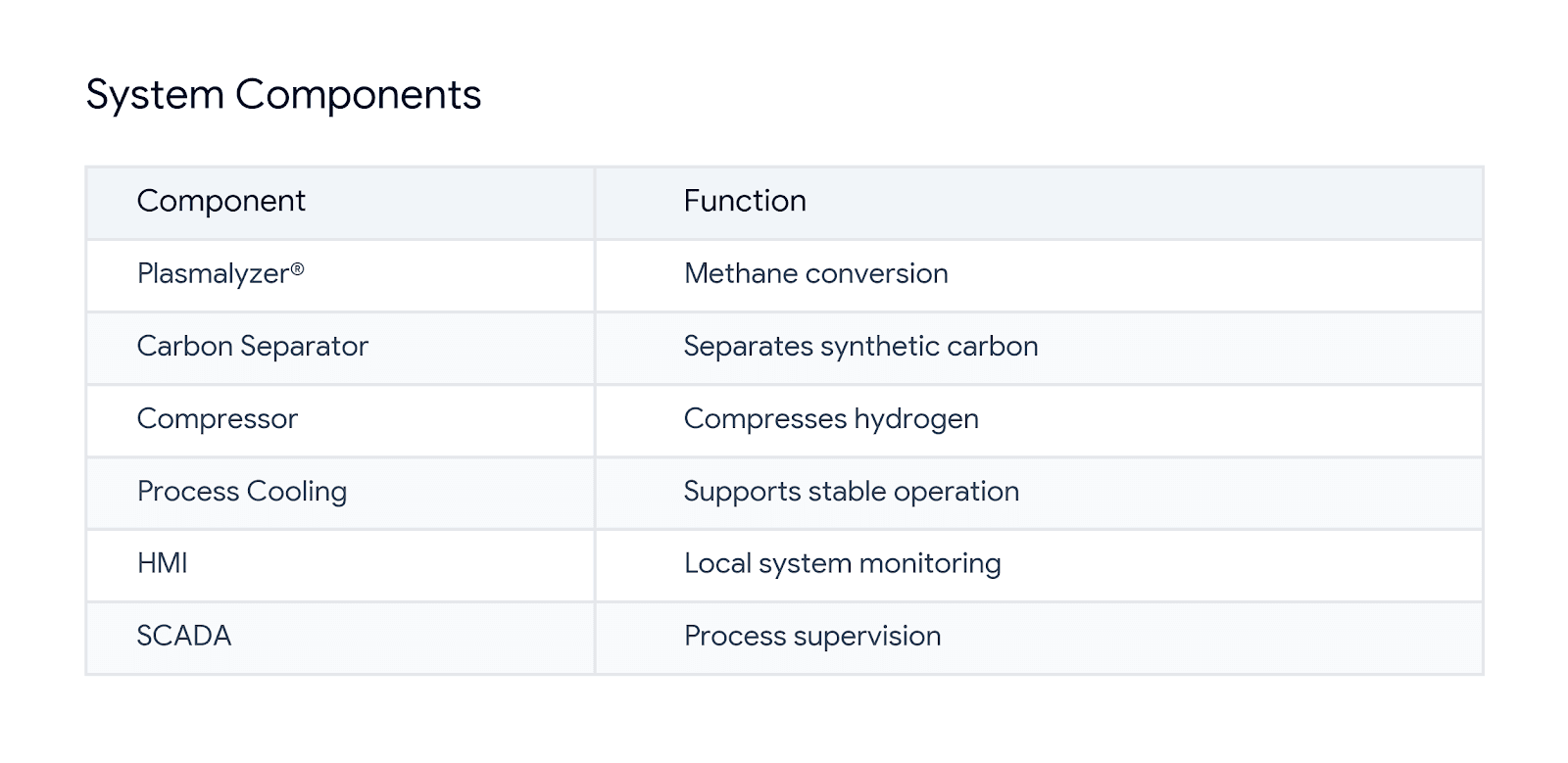

System components and functions
Integrated hydrogen processing engineering diagram

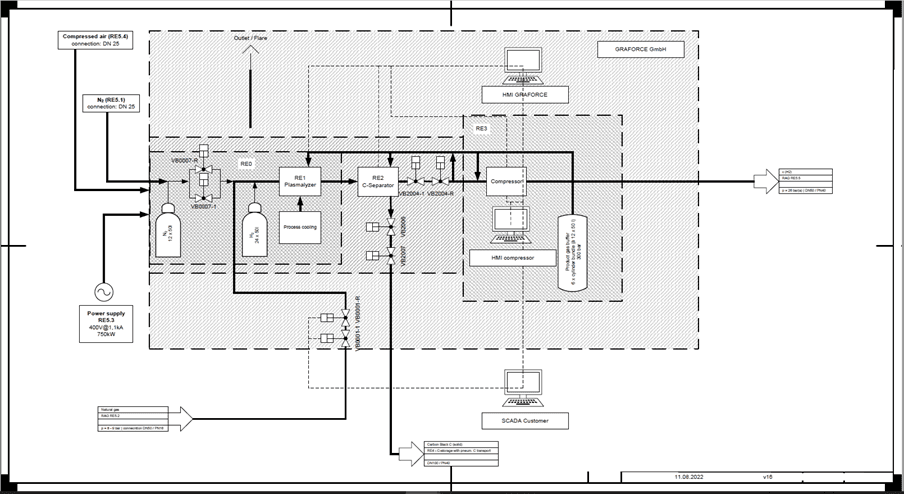

Das Prozessschema veranschaulicht, wie Wasserstoff nach der Methanumwandlung verarbeitet wird, während der gewonnene synthetische Kohlenstoff dem nachgeschalteten Kohlenstoff-Handling-System zugeführt wird.

FAQ

Häufig gestellte Fragen

Was ist Methan-Plasmalyse?

Methan-Plasmalyse ist ein Hochtemperatur-Plasmaprozess, der Methan ohne prozessbedingte CO₂-Emissionen in Wasserstoff und festen Kohlenstoff spaltet.

Welche Rohstoffe können genutzt werden?

Der Methane Plasmalyzer® kann mit Erdgas, Begleitgas, Biogas und Biomethan betrieben werden.

Kann das System in verschiedenen Größenordnungen eingesetzt werden?

Ja. Graforce bietet modulare Systeme von 0,5-MW-Containern bis zu 5-MW- und 20-MW-Industrieanlagen an.

Wie wird der gewonnene Kohlenstoff gehandhabt?

Nach der Abtrennung durchläuft der feste Kohlenstoff ein integriertes System aus Filtration, Kompression, Zwischenspeicherung und Containerabfüllung.

Ist der Prozess mit erneuerbarem Strom kompatibel?

Ja. Der Methane Plasmalyzer® ist für den Betrieb mit Strom aus erneuerbaren Energien ausgelegt.
